【BX5 D3 监听音箱  "进化论"】

音频漫谈



M-AUDIO 品牌简介

M-AUDIO(前身为 Midiman)我国也译成"美奥多",是 inMusic Brands 的一个业务部门,设计和销售音频和MIDI接口、键盘和MIDI 控制器、合成器、扬声器、录音室监听音箱、数字 DJ 系统、麦克风和音乐软件...等等,公司在美国、加拿大、英国、德国、法国和日本设有独立办事处


监听音箱可能不一定是您最容易与 M-AUDIO 联系在一起的产品类型,但您会惊讶地发现,根据 销售报告,该公司的 BX5 扬声器曾经是 "美国最畅销的监听音箱"。它将高性能与紧凑的设计和实惠的成本相结合,可以说它在那个时代乃至今日,都代表了一种流行趋势和选择


今天我们就来看看这个 "BX5" 从初代到今天(最新型号为 BX5 D3)都经过了哪些转变和设备更迭,使得它成为 M-AUDIO 的 "标志性" 监听音箱产品,一直屹立不倒


初代 Studiophile BX5 诞生篇

M-AUDIO Studiophile BX5 最初的构思就是生产一款两路紧凑型有源监听音箱,它围绕一个 1 英寸丝质圆顶高音扬声器和一个 5 英寸的聚丙烯锥盆低音/中音扬声器构建(请注意这会使用的中/低音扬声器材质)



每个驱动单元均由交叉频率为 3kHz 的 38W 放大器供电,并且在音箱的后面板搭载了许多操控开关,以帮助根据其位置调整监听音箱的响应。两个驱动单元均具有磁屏蔽功能,因此可以在 "古董" CRT 计算机显示器附近使用(那个时代的特定产物),而不会导致颜色 "跑色"

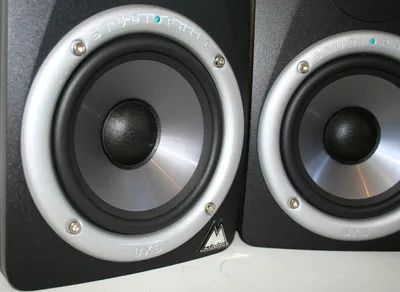

另外,两个驱动单元都凹入面板中,低音/中音驱动单元周围的银色安装环,还装有蓝色 LED,可在监听器打开时显示设备状态,这在当时绝对称得上是科技搭载流行趋势的一件 "明星产品" 了

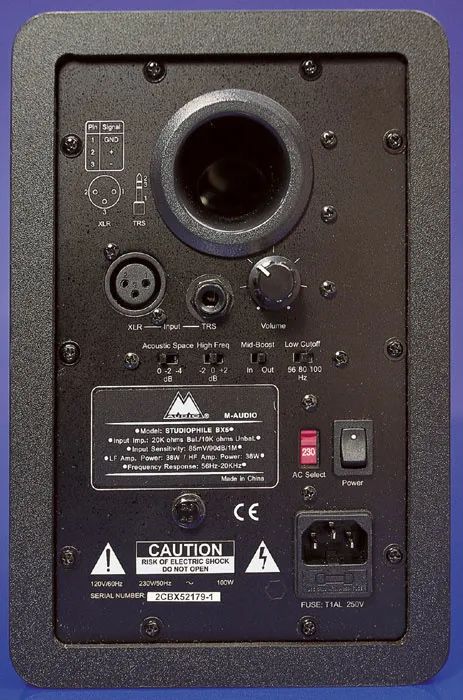

箱体的后面板搭载了 TRS(平衡/非平衡)和 XLR(平衡接口)和倒相孔,音量控制旋钮。电源连接通过常用的 IEC 插座进行,电源开关也安装在后面板上。三路 Acoustic Space 滑动开关通过提供 2dB 或 4dB 的搁置低切来校正低音端;还可以通过Low Cutoff 开关选择 56Hz、80Hz 或 100Hz 滚降值来直接调整低频响应;High Freq 开关允许将高端设置为平坦,增强 2dB 或减弱 2dB,还有一个 Mid Boost 开关提升中频增强。事实证明这样的设计是非常 "巧妙" 的,不但大大提升中频细节,固定的六阶滤波器可以用于抑制低于扬声器处理范围的频率,避免箱体出现失真,频率响应为 56Hz 至 20kHz


初代 BX5 的箱体尺寸设计也比较小巧,尺寸为 250 x 166 x 200mm,结构非常坚固,采用了圆角设计,并且采用了黑色塑料层压板制成



【试听对比】BX5 D3 vs Yamaha HS5

https://v.qq.com/x/page/u3503jwm81e.html

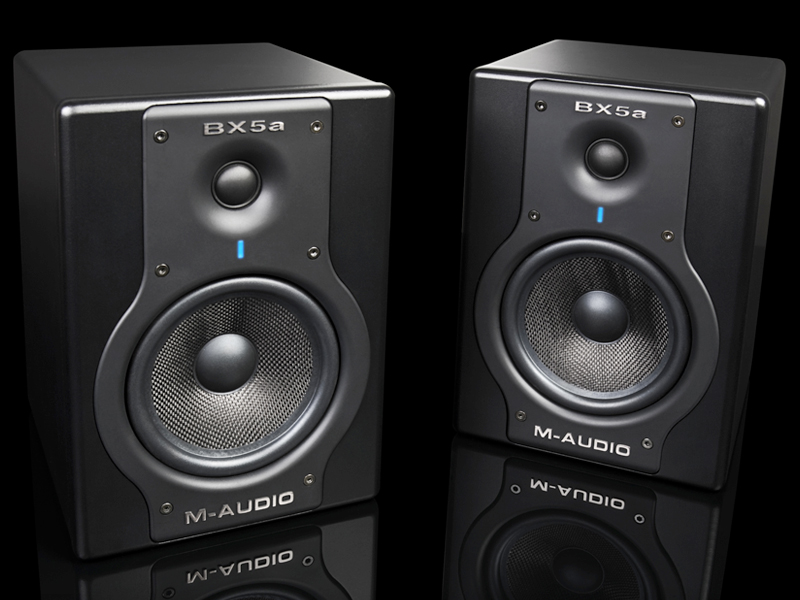

Studiophile BX5a

随后,不断进取的 M-AUDIO 又推出了  Studiophile BX5a (BX5 的改进版)近场参考监听音箱。经过改进,新款 BX5a 的 5 英寸低频驱动单元(40w),采用了 Kevlar 材质。这是一种非常有弹性的军工材料,通常用于更昂贵的监听器中。弯曲的音盆设计与高温音圈和阻尼橡胶边框相结合,提供令人难以置信的保真度和耐用性。而 1 英寸天然丝质圆顶高频驱动单元(30w),可产生清脆的高频,同时仍然对耳朵温和。整个箱体和电子设备协同工作,大大提升了低频响应



Kevlar 材质

BX5a 低音单元采用的 Kevlar 材质与防弹背心使用的材料相同,Kevlar 的高弹性使其非常适合用于扬声器锥体,它通常被用于价格比 BX5a 更高的监听音箱设备。不用说,与同价位的大多数显示器中使用的聚丙烯和纸张相比,凯夫拉纤维有了显着的改进


磁屏蔽功能

如果不加以控制,扬声器发出的电磁波可能会对计算机的视频显示器或附近的电视造成严重破坏。BX5a 具有磁屏蔽功能,因此您的所有电子设备都可以在桌面上共存而不会受到干扰

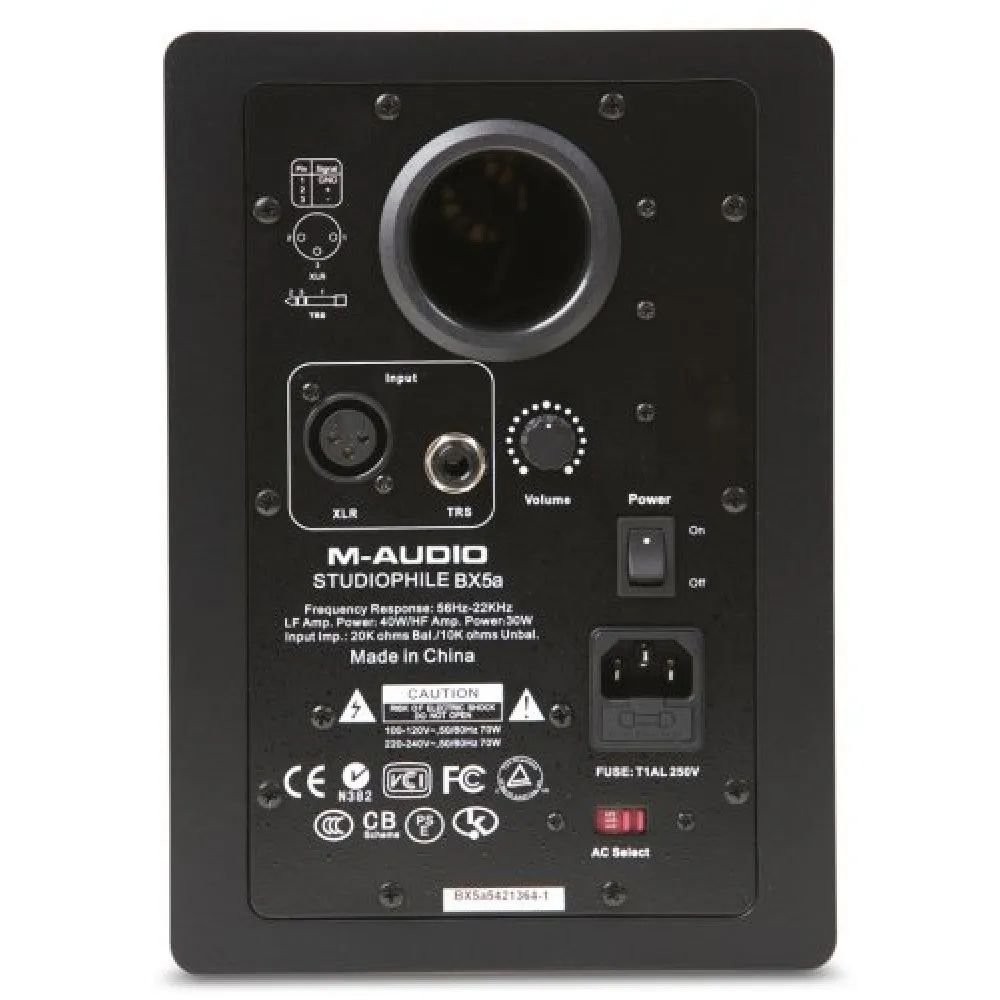

接口方面 BX5a 后面板和前一代一样,搭载了XLR(平衡)和 TRS(平衡/非平衡)输入接口。频率响应为 56Hz-22kHz,交叉频率分频点为 3kHz,信噪比:> 100dB,箱体材质为乙烯基层压中密度纤维板,音箱还采用了多项设备保护技术,如射频干扰、输出电流限制、过温、开关瞬变、亚音速滤波器、外部电源保险丝等。另外,尺寸和重量上,相对上一代,也都有了调整,BX5a 尺寸为 248 x 175 x 200mm,重量为 15kg


随着时代的发展,人们慢慢看到了有源监听音箱比无源监听音箱具有的明显优势,内置双功率放大器(通过专用于高音和低音的单独功率放大器)进一步完善了这一概念。结合精细调谐的分频器,BX5a 的设计确保了高频和低频驱动单元更有效地再现频率响应



【试听对比】BX5 D3 对比 Presonus E5

https://v.qq.com/x/page/g3503bdisk6.html

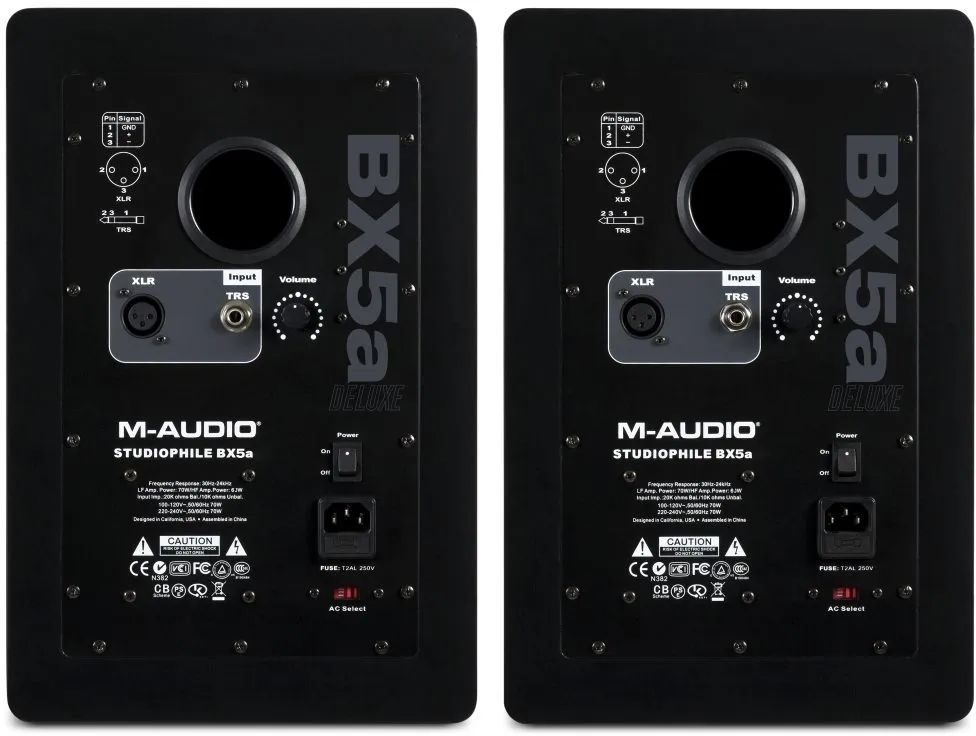

BX5a Deluxe

随后,M-AUDIO 又推出了能提供更好立体声成像的 BX5a Deluxe 升级版本,相较上一代产品 Studiophile BX5a,除了面板设计、外型尺寸有些许改动和变化,其他各方面综合起来非常接近,非常适合较小卧室或工作室空间中使用




依旧使用的 1英寸丝质圆顶高音单元和5英寸凯夫拉材质低音单元,可提供了高达 70w 的功率(30w高频放大器,40w低频放大器)



频率响应为 56Hz-22kHz,接口方面 XLR(平衡)和 TRS(平衡/非平衡)输入接口,交叉频率:3kHz,信噪比:> 100dB 也都一样,乙烯基层压中密度纤维板箱体材质(带磁屏蔽功能),尺寸为 250 x 176 x 200mm,重量为 5kg

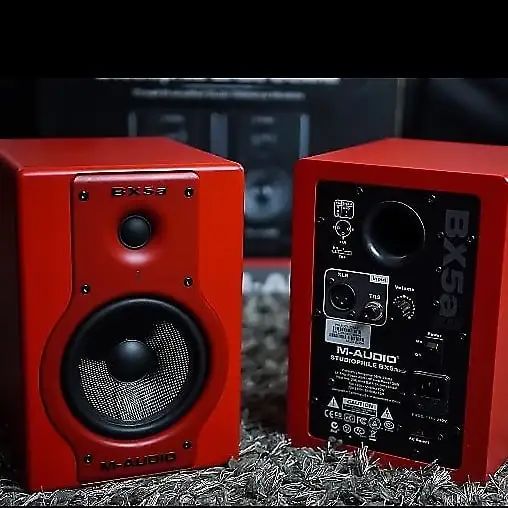

BX5a Deluxe 红色限量版



【试听对比】BX5 D3 对比 Adam T5V

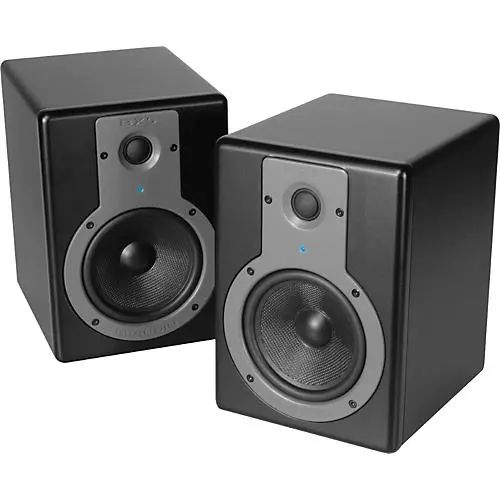

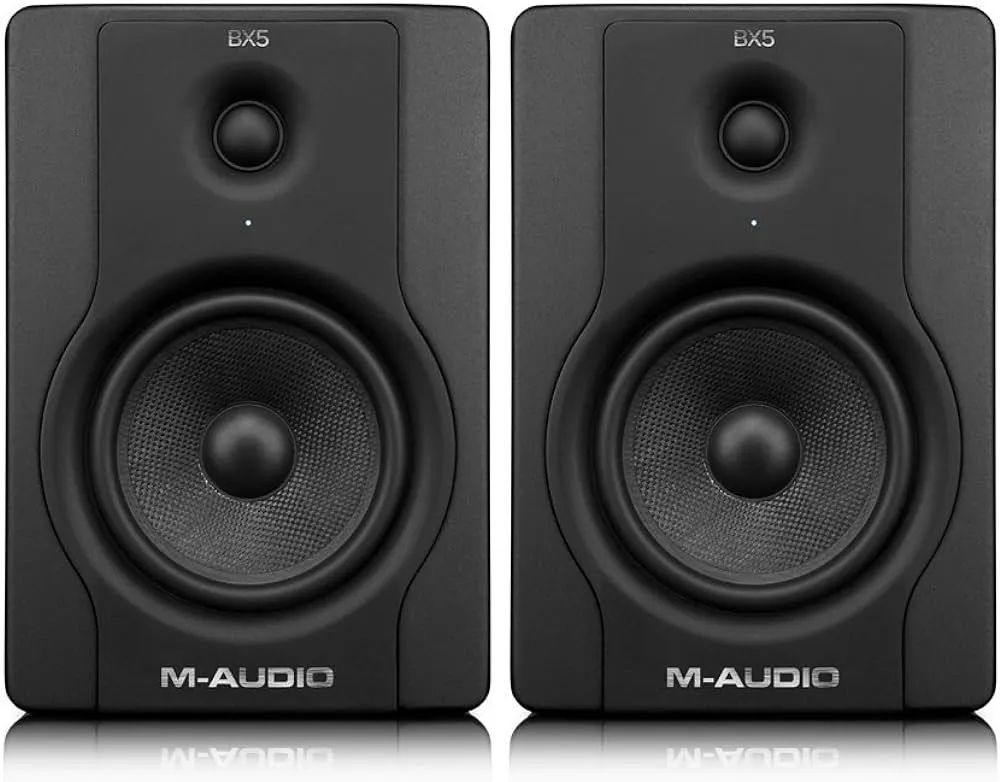

BX5 D2

随后到 BX5 D2 时期,M-AUDIO 重新设计了该监听音箱的外观和内部结构,新设计采用整体午夜黑色,只有银色的 "M-AUDIO" 和 "BX5" Logo进行点缀



"甜蜜点" 指示灯

另外在高音扬声器和低音扬声器之间添加了一个微小的 LED指示灯,可以帮助您快速定位监听位置,当您坐在扬声器正面的同轴位置时,LED 会发出最亮的光


扬声器单元方面分别是,精心设计的 5英寸 Kevlar(凯夫拉)) 音盆低音单元,1英寸丝质圆顶高音单元,音盆之间的交叉频率为 3kHz,依旧提供 70w 的强大功率,低音驱动单元 40w ,高音驱动单元 30w,两个扬声器锥体均经过磁屏蔽,整体感觉外观柔和,很有吸引力


经重新设计后的 BX5 D2 版本的表现令人印象深刻。频响参数是 56Hz-22kHz,分频点为 3kHz,突出的频率范围是中高频,它清晰而刺痛,且提供了沉重的冲击力,而高频又有很好的表现,没有在该区域过度 "烹饪" 内容,不会造成耳朵疲劳感

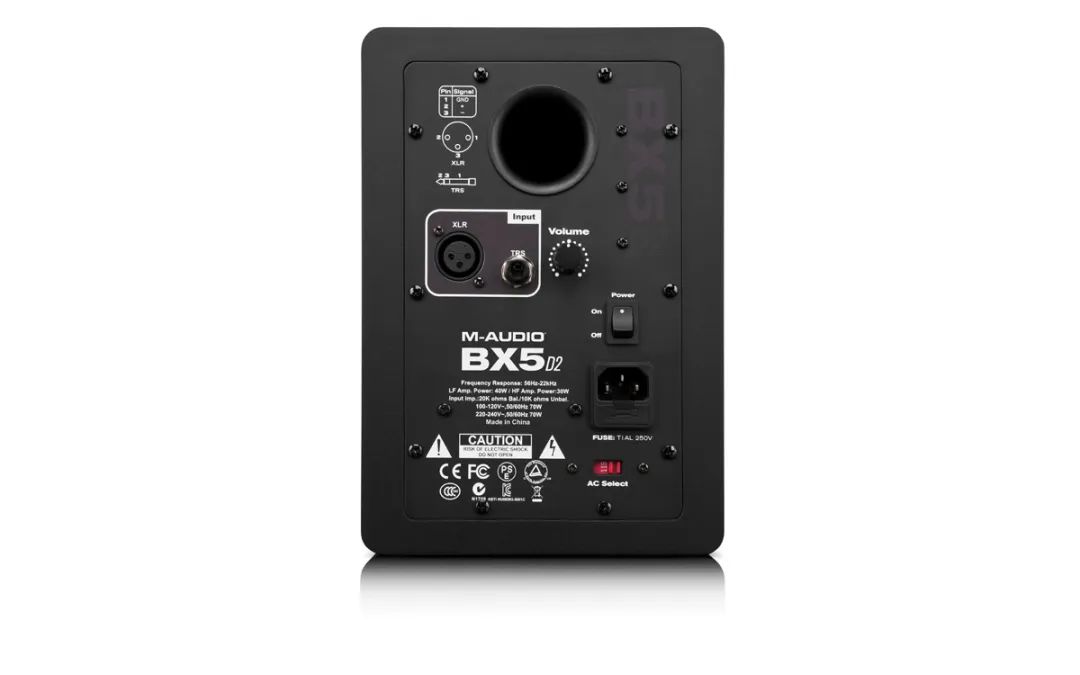

BX5 D2 的操控背板,依旧搭载了一个XLR(平衡)和一个TRS(平衡/非平衡)输入接口,音量旋钮和电源开关;外型尺寸和上一代比,稍有变化为 195 x 176 x 252mm,重量依旧是 5kg


由于 BX5 D2 低频的强大,使它们成为了流行和舞曲音乐的理想监听参考设备,由于它们对于复杂的混音来说足够准确,慢慢开始受到后期制作和声音设计人员的青睐,同时它们 "对于那些将家庭影院和环绕系统结合在一起的人" 来说,也是一个不错的选择

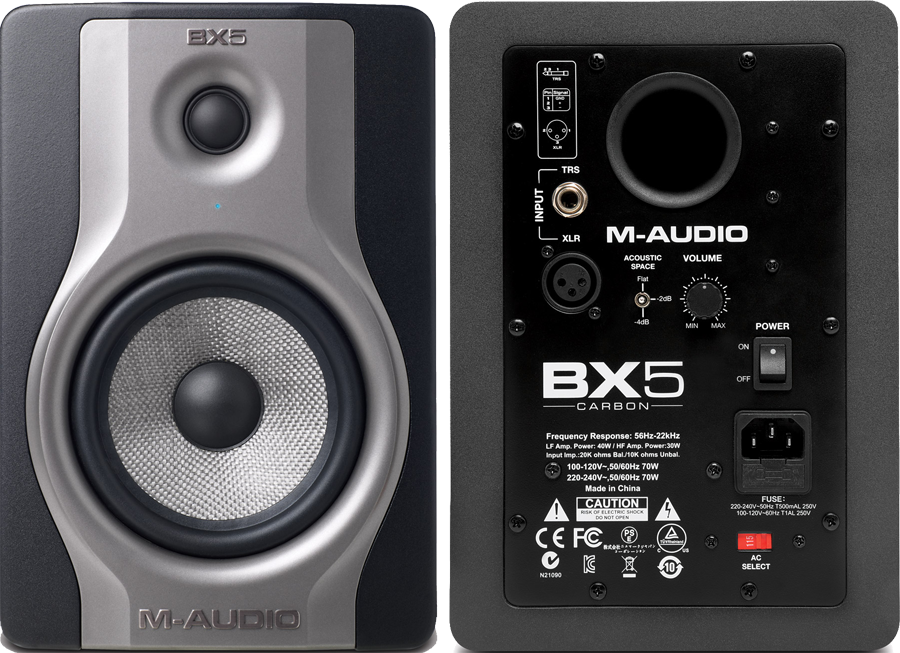

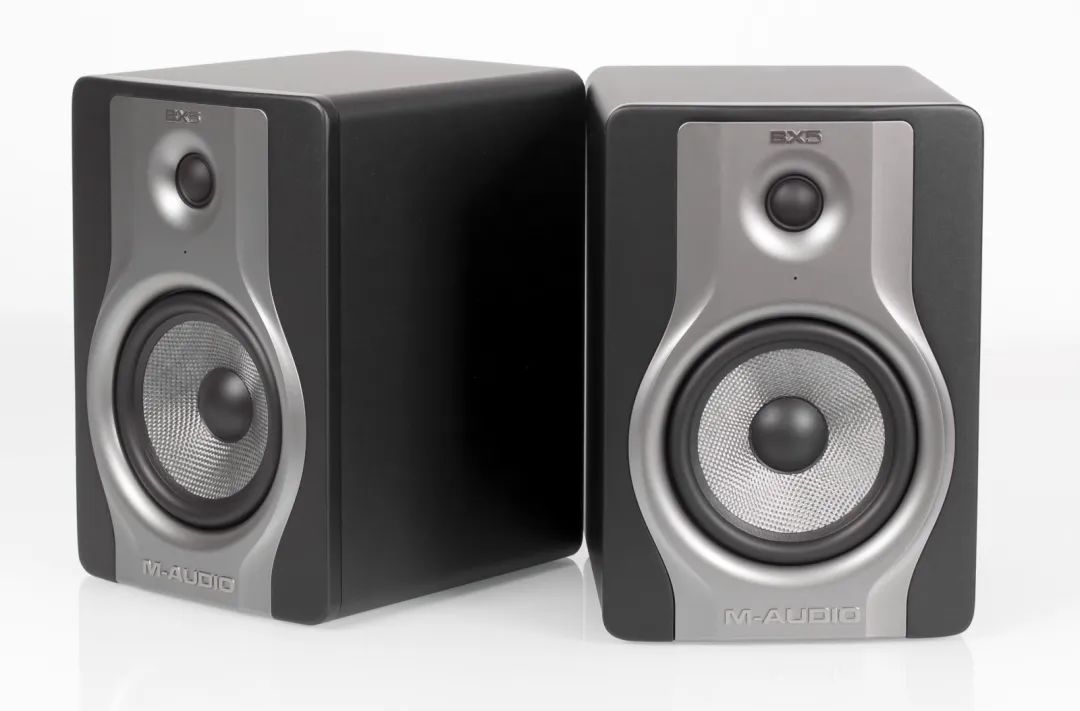

BX5 Carbon

再之后推出的 BX5 Carbon 从规格角度来看,与其前身 BX5 D2 非常相似。只是外型上配备了银色和黑色前面板,以及相配的低音扬声器锥体



双路设计采用 1 英寸丝质圆顶高音扬声器和 5 英寸凯夫拉材质低音扬声器(均为磁屏蔽),分频频率为 3kHz,单独的(改进版)AB 类放大器驱动低频和高频单元(分别为 40w 和 30w),并且使用后端口反射倒相孔设计,改进了低频的延展性。




箱体采用乙烯基层压 MDF 材质,后面板接口为 XLR(平衡)和一个TRS(平衡/非平衡)输入接口,这两个输入可以同时连接,非常有用。使用后部音量控制设置电平(可惜它没有凹口或统一位置),还有一个称为 "声学空间" 的低音管理选项


最后,前面板上没有任何控件(电源开关位于背面),低音扬声器和高音扬声器之间依旧搭载了甜蜜点 LED 指示灯 LED,可以让您知道设备是否已通电和快速调整找到"最佳"监听位置


外型尺寸方面,BX5 Carbon 为 250 x 176 x 200 mm,重量为 5kg

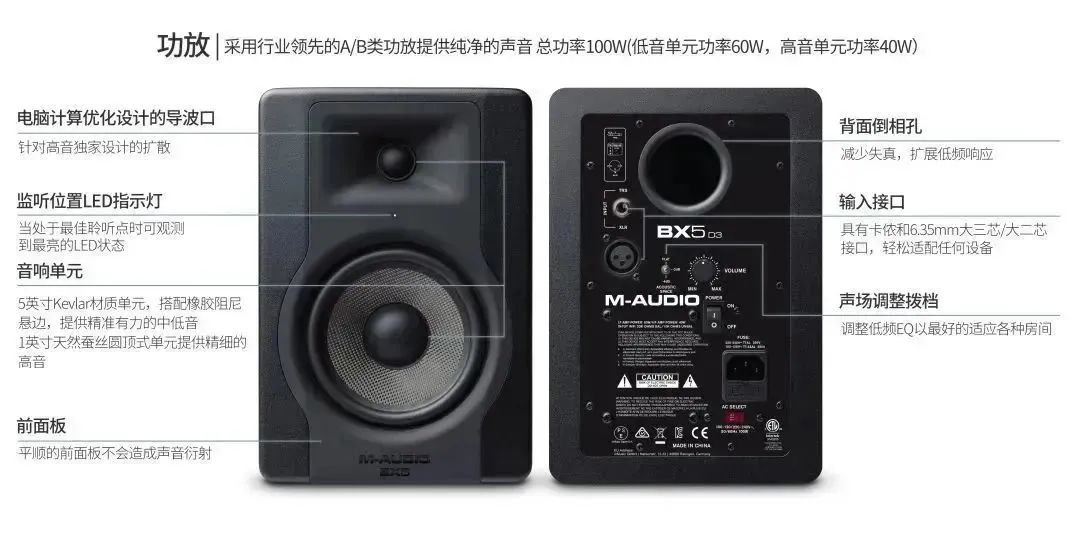

BX5 D3

最新版本的的 BX5 D3 依旧继承了之前版本的 "常见" 功能,例如 1 英寸丝质圆顶高音扬声器、5 英寸Kevlar 凯夫拉材质低音扬声器和乙烯基层压 MDF 箱体。低音扬声器和高音扬声器均经过磁屏蔽等

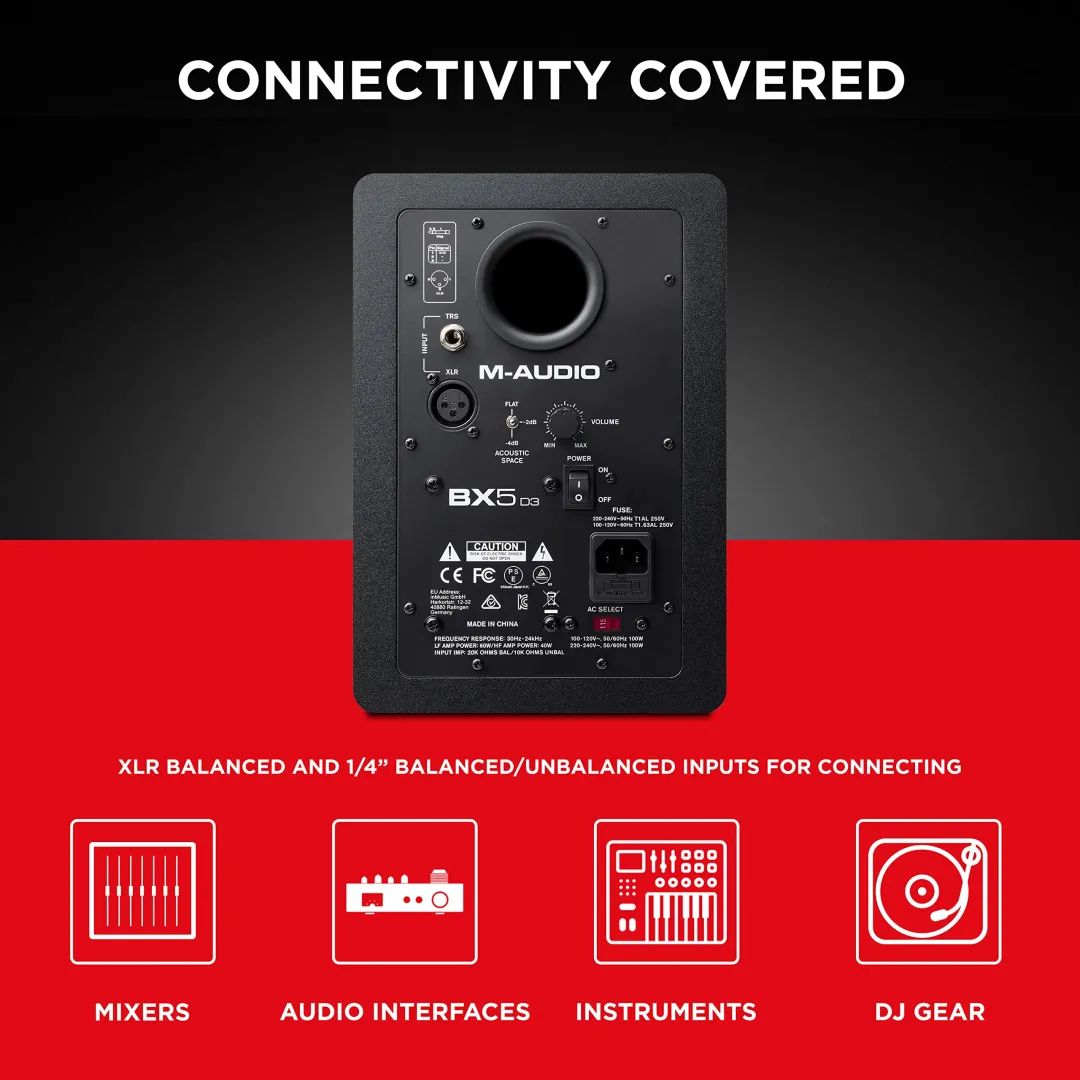

本次 BX5 D3 版本最显著的就是增强了倒相孔的后端口设计,操控背板包括音量控制、XLR(平衡)和一个TRS(平衡/非平衡)输入接口(就像最近的 BX5 Carbon 一样,XLR 和 TRS 输入接口可以同时连接使用)以及三个 Acoustic Space 低音设置(平坦、-2dB 和 -4dB)以补偿监听器位置



BX5 D3 还升级了搭载的 AB 类双放大器,现在分别为低频和高频单元提供 60w 和 40w 的功率,分频点设置为 2.5kHz,而不是 Carbon 上的 3kHz


此外,除了些许保留了熟悉的 M-AUDIO 外观以外,音箱面板也焕然一新。低音扬声器更增加了橡胶质感,新改进的高音扬声器波导提供更广泛的分散,从而实现更广泛的聆听最佳位置



之前有用户反馈 BX5 Carbon 监听音箱的中低频有点过于宽松,但这一点在 BX5 D3 上得到了纠正。与 BX5 Carbon 相比,BX5 D3 的声音具有更平滑的高频表现



其他方面,BX5 D3 搭载了一系列保护电路、电流限制、过热和瞬态保护等等,外型尺寸方面为 254 x 176 x 197mm,重量比上一代 BX5 Carbon 稍微重了一些,为 5.6kg


最后引用一条著名音频评测网站 【MusicRadar】的评价:D3 是 BX5 系列的 "胜利"。如果您正在寻找紧凑、价格实惠的监听音箱,那么 "它" 是市场上最好的预算选择之一


 【 产品参数 】

  • 类型:两分频录音室近场监听音箱

  • 低音单元:5英寸Kevlar材质单元,耐高温音圈,橡胶阻尼悬边,磁屏蔽

  • 高音单元:1英寸天然蚕丝磁屏蔽单元

  • 输入接口:XLR(平衡) 和 1/4 英寸TRS(平衡/非平衡)输入接口

  • 分频点:2.5kHz

  • 功放:100W A/B类功放 | 低音单元功率60W  | 高音单元功率 40W

  • 最大声压级:110 dB SPL

  • 尺寸: 254 x 176 x 197mm

  • 重量:5.6 kg
